三種常用的醫院呼叫系統方案匯總

來源：山東康德萊凈化工程有限公司 時間：2020-02-28 10:26:15 瀏覽次數：

隨著社會(huì )經濟的發展和醫療水平的發展，全球老齡化時代來臨，醫院面臨提高管理服務質量和醫療水平的巨大挑戰。特別是對于突發性的疾病或者需要多多關注的病人，就需要提供更好的服務，同時也需要有一種設備可以更好的相應病人需要的服務和醫護人員之間的溝通，提供一個良好的醫療環境。

醫院呼叫系統就可以很簡單的解決這一方面的問題，它也稱之為醫院對講系統（病房呼叫器系統），主要是用于醫院護士站護士與病床病人之間的呼叫、對講的設備裝置，更好的獲取和相應病人的需求，病人與醫護人員之間的溝通以及醫護人員之間的交流，提供更好的醫療服務。除了醫院以外還適用于療養院、敬老院、養老院等需要護理對講的場所。她可以降低醫護人員的勞動強度，提高醫院的工作效率和服務水平，增強了醫院市場競爭力，節約了其管理成本，使整個醫院機構管理變得更加順暢。

一般常用的醫院呼叫系統有三種：有總線制醫護對講系統、IP網絡(luò )半數字醫護對講系統、IP網絡(luò )醫護信息對講系統。本文主要是列舉了幾種常用的醫院呼叫系統方案，通過這些幾種醫院病房呼叫系統電路圖的匯總整理，給從事醫療電子行業醫院呼叫系統方案設計的電子工程師參考和幫助。

(一) DTMF的呼叫對講系統

(1)工作原理

A、系統的主機與分機都采用單片機控制，主機通過單總線方式與各病床相連，具有呼叫對講功能。

B、分機呼叫主機時，接受器將分機發來的DTMF、信號編碼成4位二進制碼送入單片機內部，主機通過解碼器接收分機并譯碼后，控制振鈴電路、LED顯示與發光二極管指示進行聲光提示，話機摘機后便可通話;

C、主機呼叫分機時，分機接收到主機撥打的號碼后，號碼與各自所固有的號碼相比較，如果號碼相同，則接通電話機通話。

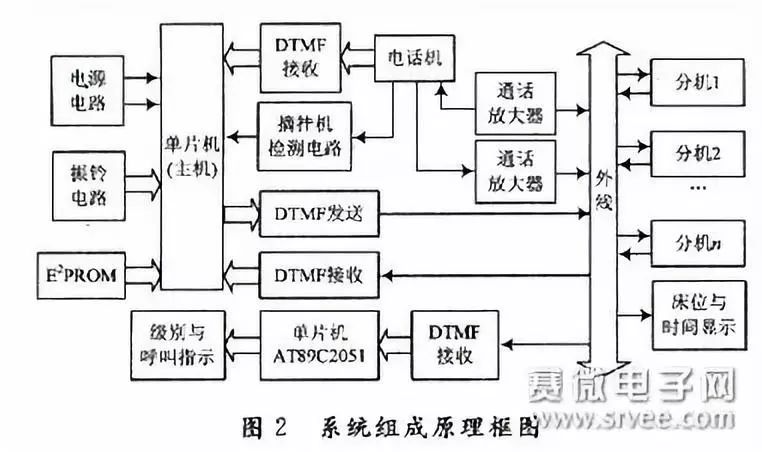

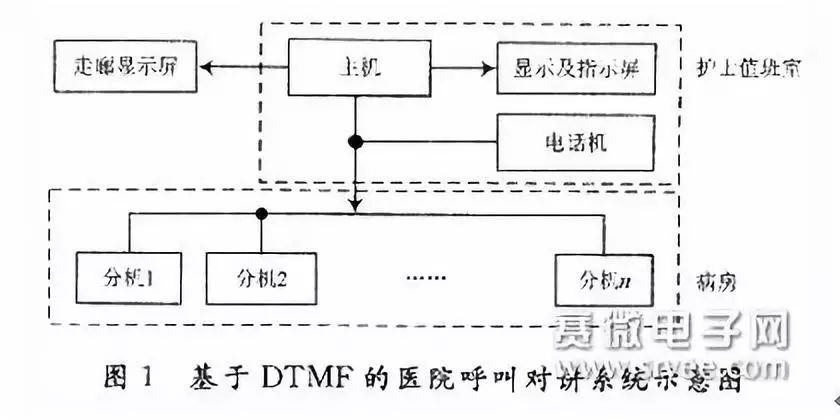

本系統的走廊顯示屏可以顯示呼叫床位號，當前呼叫個數，呼叫護理級別，無呼叫時顯示實時時間。本呼叫對講系統在機構上可分為三個區，即醫護人員值班室、走廊和病房。主機、電話機和顯示及指示屏都安裝在醫護人員值班室，走廊上安裝有LED數碼管，分機安裝在病房。系統原理框圖如圖2所示。


(二) 醫院無線呼叫系統配置方案

系統的基本配置：主機、嵌入式無線呼叫器、遙控無線呼叫器、信號中繼器、醫護管理系統軟件，通過這幾種配置之間的配合和設計，得到一款合適的醫院無線呼叫系統，有兩種應用場所，一種是應用于醫院病房區，另外一種是應用在醫院輸液室。

A、醫院病房區

每一個病房(或床位)配置一個無線呼叫器，顯示主機安裝于走廊或醫護人員顯而易見的地方;患者按床頭無線呼叫器的相應按鈕發起呼叫，找護士，通過呼叫監督管理軟件，查詢呼叫記錄。


B、 醫院輸液室

醫護人員可以隨時掌握醫院輸液室的整體情況，例如當前座位上的輸液患者是誰哪位需要重點關注，哪些患者需要幫助等信息，護士可以及時準確地響應患者的服務請求，有效確?；颊咻斠旱陌踩?。可配置管理軟件，記錄醫院輸液室的詳細數據，提供輸液室的工作報表，如輸液總人次和各種類型的工作量統計數據，評估護士的工作績效。該系統是專門針對醫院輸液室開發的產品，由無線終端、LED漢顯無線接收主機等組成。



(三) 醫院無線護理呼叫系統

在醫院的病房里每個床位邊都裝有一個呼叫按鈕，當病人需要幫助時，按下呼叫按鈕，護士辦公室里呼叫顯示板上相應房間號的指示燈點亮并進行語音提示，同時在走廊里安裝一個電子顯示牌，使值班護土能及時的知道哪個房間的病人需要幫助或需要進行搶救。

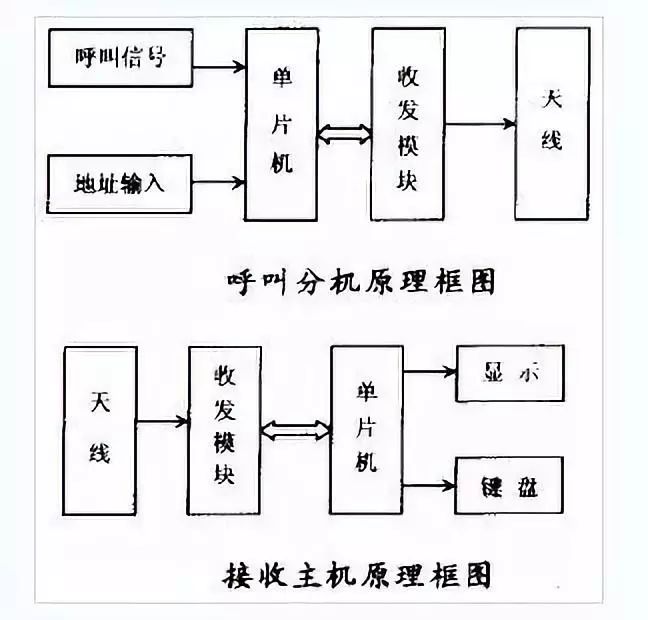

系統分為呼叫分機和接收主機。分機用來進行呼叫，編碼使用單片機完成，分機的核心電路即是單片機與射頻芯片的連接電路。主機負責接收分機發來的信號，并進行解碼、顯示和報警，主機上設有鍵盤用于翻查和刪除。

使用專用射頻模塊、單片機控制，其原理簡單，使用的芯片集成度高性能穩定，性?xún)r(jià)比高。每個分機有惟一的地址碼，主機對呼入的號碼進行存儲，確保呼叫信息不丟失，終端數碼管循環顯示呼叫地址及聲音報警，系統穩定可靠，具有很好的應用前景。

(四)設計醫院呼叫系統方案需要包含的基本功能

主機病歷卡與床位指示燈合二為一、主機LCD液晶顯示屏菜單操作、分機在線彈性編碼、主機多功能顯示、主機二級護理級別任意設定、高級護理分機呼叫可中斷低級護理分機通話、主機未處理提示、分機無中斷呼叫等基本的功能，只有設計出來的系統包含這些功能，才能算一個比較成功的，若性?xún)r(jià)比高，使用方面的話，則應該得到大力的推廣和使用的。

總結

一種好的醫院呼叫系統方案，可以提供醫院病房呼叫系統所需的一般功能，包括正常的呼叫、對講、顯示等，在性能方面就是體現在呼叫的時間的敏感度，通話時的聲音的清晰度，以及安裝和使用的簡易程度，系統運行的穩定性和出錯頻率、各項參數的穩定性以及整個系統的功耗等，一個成功方案，對從事醫療電子行業系統設計的電子工程師朋友們，是具有很好的參考和學習的意義的。

本文主要是總結了幾種醫院呼叫系統方案，提供簡單設計原理圖和結構圖，并對整個系統的設計思路和設計理念簡單總結和概括，希望可以更大家在設計的時候提供參考，具體的電路設計和軟硬件的實現，就需要大家自己動手動腦來設計了。
